Hệ Thống Thoát Hiểm Là Gì?

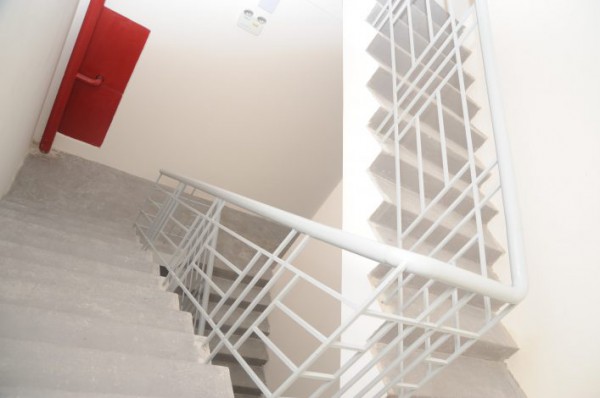

Cầu thang thoát hiểm tại tòa nhà cao tầng

Hệ thống thoát hiểm là một hệ thống gồm các lối đi di chuyển liên tục, không bị chặn từ một điểm bất kỳ trong nhà hoặc công trình đến lối ra bên ngoài với các cửa chống cháy ngăn chặn khói lửa cùng hệ thống đèn exit, đèn sự cố. Thông qua đường thoát hiểm, con người có thể nhanh chóng thoát khỏi khu vực nguy hiểm khi xuất hiện sự cố cháy, nổ,….

Lối thoát hiểm phổ biến nhất là lối đi qua hành lang, tiền sảnh và cầu thang. Những đường lưu thông có liên quan đến bộ phận truyền động cơ khí (thang máy, băng truyền) không được coi là đường thoát hiểm vì khi có cháy hoặc sự cố khác, chúng có thể sẽ không hoạt động được.

Bên cạnh đó, những đoạn đường được nêu dưới đây cũng không nằm trong hệ thống thoát hiểm:

• Đường đi qua các hành lang có lối ra từ giếng thang máy, qua các sảnh thang máy và các khoang đệm trước thang máy, nếu các kết cấu bao che giếng thang máy, bao gồm cả cửa của giếng thang máy, không đáp ứng các yêu cầu như đối với bộ phận ngăn cháy.
• Đường đi qua các buồng thang bộ khi có lối đi xuyên chiếu tới cửa buồng thang là một phần của hành lang, cũng như đường đi qua gian phòng có đặt cầu thang bộ loại 2 mà cầu thang này không phải là cầu thang để thoát nạn.
• Đường đi theo mái nhà, ngoại trừ mái đang được khai thác sử dụng hoặc một phần mái được trang bị riêng cho mục đích thoát nạn.
• Đường đi theo các cầu thang bộ loại 2, nối thông từ ba tầng trở lên, cũng như từ tầng hầm, tầng nửa hầm.

Vai Trò Của Hệ Thống Thoát Hiểm

Hệ thống thoát hiểm là một yếu tố không thể thiếu trong việc thiết kế và xây dựng các tòa nhà cao tầng, nhằm sử dụng thoát thân cho những trường hợp khẩn cấp và nguy hiểm như: hỏa hoạn, cháy, nổ,..

Hệ thống thoát hiểm không chỉ đảm bảo an toàn tính mạng cho con người những lúc xảy ra hỏa hoạn, động đất,… mà khi được thiết kế với hình thức đẹp mắt, nó còn là yếu tố gia tăng tính thẩm mỹ và độ an toàn cho công trình.

Cùng với đó, khi thang máy có trục trặc, mất điện, không thể di chuyển thì lối thoát hiểm cũng là lối di chuyển thiết yếu trong các tòa nhà, chung cư cao tầng.

Các Bộ Phận Chính Trong Hệ Thống Thoát Hiểm Của Nhà Cao Tầng

Một hệ thống thoát hiểm toàn diện được tạo nên bởi hành lang, buồng thang, cầu thang thoát hiểm; cửa chống cháy; đèn exit và đèn sự cố làm theo tiêu chuẩn an toàn xây dựng và an toàn cháy nổ.

Hành Lang, Buồng Thang, Cầu Thang Thoát Hiểm

Hành lang thoát hiểm

Hành lang, buồng thang, cầu thang thoát hiểm là cấu trúc cực kỳ quan trọng trong các công trình xây dựng được sử dụng để di chuyển thông thường và sơ tán khẩn cấp khi có sự cố cháy, nổ, động đất,…

Cầu thang và buồng thang bộ dùng để thoát nạn được phân thành các loại sau:

Cửa Chống Cháy

Cửa thép chống cháy 2 cánh

Cửa chống cháy là loại cửa được thiết kế để ngăn chặn lửa, khói lan ra các khu vực khác; với 3 loại phổ biến:

• Cửa thép vân gỗ là một sản phẩm được sản xuất trên dây chuyền khép kín với cấu tạo từ nguyên liệu thép mạ điện có độ dày từ 0,6 – 1,5mm. Bên ngoài được sơn tĩnh điện và tạo đường vân gỗ giống vân gỗ tự nhiên. Lõi được làm từ giấy tổ ong hoặc bông thủy tinh. Cửa thép vân có có thời gian chống cháy khác nhau (60; 90; 120 phút) tùy từng loại.
• Cửa thép chống cháy thông thường được làm từ thép với độ dày khoảng 0,8 đến 1,5mm. Lõi được làm từ giấy tổ ong hoặc bông thủy tinh chống cháy với khả năng chống cháy 60; 90; 120 phút tùy từng loại.
• Cửa inox chống cháy được làm bằng inox tấm có độ dày khoảng 0,8 đến 1,5mm; lõi được làm từ giấy tổ ong hoặc bông thủy tinh chống cháy; có khả năng chống cháy 180 phút.

Cấu Tạo Cửa Chống Cháy

Một bộ cửa chống cháy đầy đủ được cấu thành từ các bộ phận chính như cửa đi, phụ kiện cửa, gioăng ngăn lửa và gioăng ngăn khói.

Cửa đi

Cửa đi là vật dụng có đầy đủ các bộ phận bao gồm khuân, thanh dẫn hướng, bản cánh cửa, tấm cửa cuốn/ tấm cửa xếp dùng để chắn kín các ô cửa trong những bộ phận ngăn cách.

Cửa đi được làm từ thép mạ điện, thép thường hoặc inox tấm với phần lõi bên trong là giấy tổ ong hoặc bông thủy tinh chống cháy.

Phụ kiện cửa

Phụ kiện cửa là các chi tiết như bản lề, tay cầm, khóa, thanh kéo mở khẩn cấp, nắp che ổ khóa, tấm gắn chữ, tấm đẩy cửa, bộ phận trượt, thiết bị đóng mở, bộ phận điện, dây dẫn,…

Gioăng ngăn lửa và gioăng ngăn khói

Gioăng ngăn lửa là gioăng được gắn vào mép của cánh hoặc khuôn cửa với mục đích kéo dài thời gian đảm bảo tính toàn vẹn của cụm cửa khi chịu lửa.

Gioăng ngăn khói là gioăng được gắn vào mép của cánh hoặc khuôn cửa với mục đích ngăn cản sự lọt qua của khói hoặc khí nóng.

Tiêu Chuẩn Cửa Chống Cháy

Theo QCVN 06: 2010/BXD cửa chống cháy muốn đạt giới hạn chịu lửa 60 phút thì kết cấu cửa phải không bị phát hủy khi tiếp xúc trực tiếp với nhiệt độ khoảng 1.000°C (nhiệt độ tăng dần đến tối đa khoảng 1.000°C) trong thời gian 60 phút và mặt không tiếp xúc trực tiếp với lửa không được vượt quá 220°C.

Để đáp ứng được những tiêu chuẩn này, cửa chống cháy phải có:

• Độ dày thép/ inox bên ngoài: 0,6- 1,5mm
• Lớp lõi cửa chống cháy phải được làm từ giấy tổ ong hoặc thủy tinh chống cháy.
• Khung cửa phải được làm từ thép tấm mạ điện dày 1 đến 1,2mm.
• Bề mặt cửa được sơn tĩnh điện một màu hoặc vân gỗ.
• Gioăng cao su ngăn khói, gioăng cao su ngăn lửa khi đóng cửa sẽ phải kín, tiếng đóng cửa nhẹ nhàng.

Đèn Exit

Đèn Exit Paragon

Đèn exit hay đèn dẫn lối thoát hiểm- loại đèn báo hướng vào lỗi thoát hiểm khẩn cấp cho trong các tòa nhà cao tầng, khu công nghiệp, nhà xưởng, nhà hàng, khách sạn,… giúp mọi người sơ tán khỏi vị trí có sự cố một cách an toàn.

Tiêu Chuẩn Đèn Exit

Đèn exit phải được nhìn thấy rõ ràng các chữ “LỐI RA”/ “EXIT” hoặc các chữ khác thích hợp từ khoảng cách tối thiểu 30 mét trong điều kiện chiếu sáng bình thường (300lux) hoặc khi có sự cố (10lux).

Đèn exit phải được lắp đặt bên trên hoặc bên cạnh:

• Cửa cung cấp lối ra trực tiếp của mỗi tầng.
• Hành lang, lối đi dẫn ra khu vực lối thoát hiểm.
• Ban công bên ngoài dẫn đến lối thoát.
• Cửa ra cầu thang, lối đi của mỗi tầng, lối đi dẫn ra khu vực mở bên ngoài.
• Lối thoát ngang.

Các Hãng Đèn Exit Phổ Biến Trên Thị Trường Việt Nam

Đèn Sự Cố

Đèn sự cố là loại đèn có khả năng sử dụng nguồn điện dự trữ của chính nó để chiếu sáng khi điện lưới của tỏa nhà hay công trình bị mất giúp hoạt động thoát nạn diễn ra nhanh chóng và an toàn hơn.

Phân Loại Đèn Sự Cố

Đèn sự cố gồm 2 loại: đèn sự cố ánh sáng trắng và đèn sự cố ánh sáng vàng.

Đèn sự cố ánh sáng trắng thường được sử dụng trong chiếu sangs nội bộ cho khu vực làm việc, học tập thay thế nguồn sáng điện lưới bị mất do sự cố mất điện.

Đèn sự cố ánh sáng vàng được sử dụng cho các lối thoát hiểm, hành lang, cầu thang, nhà kho, trạm chiết rót gas- xăng dầu,.. vì ánh sáng vàng có thể được nhìn thấy trong khói đen khi xảy ra hỏa hoạn.

Tiêu Chuẩn Đèn Sự Cố

Thiết Bị Phụ Trợ Thoát Hiểm (Thiết Bị Cứu Nạn Cứu Hộ)

Quần áo chữa cháy theo Thông tư 48

Bên cạnh hệ thống thoát hiểm, các chung cư, tòa nhà cao tầng,… cần phải được trang bị thêm thiết bị phụ trợ thoát hiểm để quá trình thoát nạn, cứu người trong khu vực sự cố diễn ra an toàn và hiệu quả hơn.

Dây Đai Thoát Hiểm

Dây đai thoát hiểm là một trong những thiết bị cần thiết phải trang bị cho các tòa nhà cao tầng giúp người dân có thể tự cứu mình và những người xung quanh.

Dây đai thoát hiểm có hộp giảm tốc được thiết kế dành riêng cho những người sức khỏe kém như trẻ em, người cao tuổi. Cách sử dụng loại thang này khá đơn giản, người dùng chỉ cần thắt đai bảo vệ và sử dụng hộp điều tốc để thả người xuống dưới.

Thang Dây Thoát Hiểm

Thang dây thoát hiểm thông thường là loại không có hộp giảm tốc và đai bảo vệ, loại thang này bền chắc nhưng có cấu trúc giống như thang leo có bậc thang thông thường nên đòi hỏi người sử dụng phải có sức khỏe và kỹ năng để trèo xuống.

Búa Thoát Hiểm

Búa thoát hiểm là loại dụng cụ gọn, nhẹ dễ dàng sử dụng trong các trường hợp khẩn cấp như cháy, chìm giúp người dùng đập vỡ cửa kính một cách nhanh chóng để thoát ra ngoài.

Quần Áo Chữa Cháy Theo Thông tư 48

• Quần áo chữa cháy
• Mũ chữa cháy
• Ủng chữa cháy
• Găng tay chữa cháy
• Khẩu trang chữa cháy

Lưu ý: Những trang phục này bảo vệ người mặc ở nhiệt độ 40°c, không có tác dụng chống cháy.

Dưới đây là một số quy định cơ bản về lối thoát nạn, đường thoát nạn, cầu thang bộ và buồng thang bộ cho các công trình xây dựng.

Lối thoát hiểm

Quy Định Về Lối Thoát Nạn

Các Kiểu Lối Thoát Nạn Cho Nhà Cao Tầng

QCVN 06:2010/BXD, mục 3.4.12 quy định:

Trong các nhà có chiều cao lớn hơn 28 mét cũng như các nhà nhóm F5 hạng A hoặc B phải bố trí các buồng thang bộ không nhiễm khói loại N1. Cho phép:

• Bố trí không quá 50% buồng thang bộ loại N2 trong các nhà nhóm F1.2 dạng hành lang;
• Bố trí không quá 50% buồng thang bộ loại N2, N3 có áp suất không khí dương khí cháy trong các nhà nhóm F1.1; F1.2; F2; F3 và F4.
• Bố trí buồng thang bộ loại N2 và N3 có chiếu sáng tự nhiên và luôn có áp suất không khí dương trong các nhà nhóm F5 hạng A hoặc hạng B.
• Bố trí buồng thang bộ loại N2 hoặc N3 có áp suất không khí dương khi cháy trong các nhà nhóm F5 hạng C hoặc hạng D. Khi bố trí buồng thang bộ loại L1 thì buồng thang phải được phân khoang bằng vách ngăn cháy đặc qua mỗi 20 mét chiều cao và lối đi từ khoang này sáng khoang khác của buồng thang phải đặt ở ngoài không gian của buồng thang.

Lối Ra Thoát Hiểm Từ Tầng Hầm Hoặc Tầng Nửa Hầm

Theo quy định tại mục 3.2.2 QCVN 06:2010/BXD:

Các lối ra từ tầng hầm và tầng nửa hầm là lối ra thoát nạn khi thoát trực tiếp ra ngoài và tách biệt với các buồng thang bộ chung của nhà. Cho phép:

• Bố trí các lối ra thoát nạn từ tầng hầm đi qua các buồng thang bộ chung có lối đi riêng ra bên ngoài được ngăn cách với phần còn lại của buồng thang bộ bằng vách đặc ngăn cháy loại 1.
• Bố trí các lối ra thoát nạn từ phòng chờ, phòng hút thuốc, phòng gửi đồ và phòng vệ sinh ở tầng hầm hoặc tầng nửa hầm của nhà nhóm F2; F3; F4 đi vào sảnh của tầng 1 theo các cầu thang bộ riêng loại 2.
• Bố trí khoang đệm, kể cả khoang đệm kép trên lối ra ngoài trực tiếp từ nhà, từ tầng nửa hầm và tầng hầm.

Số Lối Thoát Hiểm

Số lối thoát hiểm của tầng bố trí gara ô tô:

• F1.1; F1.2; F2.1; F2.2; F3; F4.
• F1.3 khi tổng diện tích các căn hộ trên một tầng lớn hơn 500m². Trường hợp tổng diện tích nhỏ hơn 500m² và khi chỉ có một lối ra thoát bạn từ một tầng, thì từ mỗi căn hộ ở độ cao lớn hơn 15 mét, ngoài lối ra thoát hiểm phải có một lối ra khẩn cấp.

Theo quy định tại mục 3.2.7, QCVN 06:2010/BXD:

• Số lối ra thoát nạn từ một tầng không được ít hơn 2 nếu tầng này có gian phòng có yêu cầu số lối ra thoát nạn không ít hơn 2.
• Số lối ra thoát hiểm từ một ngôi nhà không được ít hơn số lối ra thoát hiểm từ bất kỳ tầng nào của ngôi nhà đó.

Công Thức Tính Toán Khoảng Cách Tối Thiểu Giữa Các Lối Thoát Nạn

Công thức tính cho các lối ra từ gian phòng:

Công thức tính cho
